⚙️ MegaSquirt ECU 中文手册

基于 MegaManual.com 官方英文文档整理翻译，采用ECU行业专业术语，适合有一定动手能力的新手学习MegaSquirt ECU调校。

MegaSquirt 简介

MegaSquirt（简称MS）是由 Bowling & Grippo 开发的开源ECU（发动机控制单元）系统，于2001年首次发布。它是目前全球最流行的DIY改装ECU平台之一，被广泛应用于老车改电喷、赛车改装、摩托车改装等场景。

💡 什么是开源ECU？

开源ECU的硬件电路图和软件固件代码都是公开的，用户可以自行焊接制作硬件、修改固件、以及完全定制自己的调校参数。相比原厂ECU，开源ECU的自由度极高，但也需要更多的学习成本。

MegaSquirt 的核心特点

开源设计：硬件电路图和固件代码完全公开，社区活跃
TunerStudio调校软件：功能强大的Windows调校软件，支持实时查看数据
多引擎支持：支持1到12缸发动机，顺序喷射和批量喷射均可
灵活的点火方案：支持多种触发模式和点火方式
丰富的扩展功能：增压控制、弹性燃料、怠速控制、发车控制等
价格经济：相比商业ECU成本大幅降低

MegaSquirt 系统组成

🖥️ ECU主板

核心控制单元，包含微处理器（HC908 或 ATMega2561）、各种输入输出电路。负责读取传感器信号、计算喷油量和点火时机。

💻 TunerStudio

调校软件（PC端），通过串口或USB与ECU通讯。用于修改所有调校参数、实时查看传感器数据、记录数据日志。

📊 MegaLogViewer

数据日志分析软件，可查看行驶数据日志，分析VE表覆盖率，辅助优化调校参数。

🔌 线束连接

将ECU连接到各传感器（MAP、TPS、ECT、IAT）、执行器（喷油器、点火模块）和电源的线束系统。

硬件版本对比

MegaSquirt 经历了多次版本迭代，主要版本包括 MS-I、MS-II 和 MS-III，各有不同的处理能力和功能支持。

v0.3.x 主板标注图

v0.4.x 主板标注图

IO 接口功能总览

版本	处理器	最大缸数（顺序）	主要特点
MS-I 入门	HC908GP32 (8MHz)	半顺序（4缸）	原始版本，功能基础，成本最低
MS-II 主流	MC9S12C64 (24MHz)	顺序喷射（8缸）	性能大幅提升，支持顺序喷射和直接点火
MS-II Extra 主流	MC9S12C128 (24MHz)	顺序喷射（8缸）	MS-II 增强版，更多功能和修正
MS-III 高端	ATMega2561 (16MHz)	顺序喷射（12缸）	最强大版本，支持VVT、增压控制、多种高级功能
MicroSquirt 紧凑	MC9S12C64	半顺序（4缸）	小型封装，适合摩托车和小型发动机

✅ 国内用户建议

目前市面上流通最广的是 MS-II 和 MS-III 版本。国产仿制板（如速迪）基本基于 MS-II Extra 方案，性价比高。如果需要 VVT 或超过8缸顺序喷射，选择 MS-III。

新手快速上手

首次接触 MegaSquirt 的用户建议按以下流程操作，避免走弯路：

了解你的发动机：收集原厂数据，包括排量、缸数、压缩比、喷油器流量、点火触发方式
安装 TunerStudio 软件：从官网下载安装，激活注册（约25美元，功能全开值得购买）
连接 ECU 到电脑：通过 USB 转 RS232 串口线连接，安装对应驱动
加载或创建调校文件：在 TunerStudio 中新建项目，选择对应固件版本
完成基础配置：设置缸数、排量、喷油器参数、触发轮类型
校准所有传感器：TPS归零、MAP大气压校准、温度传感器曲线校准
设置 ReqFuel（基础喷油量）：这是整个燃油系统的基础参数
点火正时初始化：用正时灯检查实际点火角与 TunerStudio 设定值是否一致
启动发动机测试：先调好怠速，再逐步优化各转速区间的 VE 表
记录日志并分析：行驶时记录数据日志，通过 MegaLogViewer 分析 VE 表精准度

软件安装配置

TunerStudio 安装

TunerStudio 是 MegaSquirt 的官方调校软件，由 EFI Analytics 开发。支持 Windows、Mac 和 Linux。

官网下载地址：tunerstudio.com
免费版功能受限（无自动调校功能），注册版约25美元
安装完成后无需额外驱动，但需要单独安装 USB 转串口驱动

USB 转串口驱动安装

MegaSquirt 通过 RS232 串口通讯，如果使用 USB 转串口线（常见为 CH340 或 FTDI 芯片），需要安装对应驱动：

CH340芯片：在 Windows 设备管理器中会显示为"USB Serial CH340"，需安装 CH341SER 驱动
FTDI芯片：通常会自动安装，或从 ftdichip.com 下载
PL2303芯片：安装对应驱动后，在设备管理器查看分配的 COM 口号

⚠️ 注意事项

确认 COM 口号后，在 TunerStudio 的通讯设置中选择对应 COM 口，波特率设为 9600bps（MS-I） 或 115200bps（MS-II/III）。

MegaLogViewer 安装

MegaLogViewer HD（MLVHD）用于分析 TunerStudio 记录的数据日志文件（.msl），帮助优化 VE 表：

官网：megalogviewer.com
支持导入日志后对 VE 表格进行填充建议
可以显示传感器历史数据、转速分布、混合气历史等

首次连接 ECU

第一次将 ECU 连接到电脑时，需要确认通讯正常后再进行任何修改：

给 ECU 提供 12V 电源和搭铁（可以不连接发动机，只接电瓶）
用 USB 转串口线连接电脑和 ECU 的 DB9 串口
打开 TunerStudio，新建项目，选择对应固件版本
进入通讯设置，选择正确的 COM 口，点击"测试通讯"
如果通讯成功，软件底部状态栏会显示 Connected 和实时数据
进行一次"读取 ECU 设置"，把当前 ECU 中的参数读取到软件中

💡 新手须知

首次连接后，不要轻易修改任何参数，先完整读取并保存一份原始调校文件作为备份。

基本接线原则

MegaSquirt ECU 的接线质量直接影响系统稳定性。劣质接线是大多数故障的根本原因。

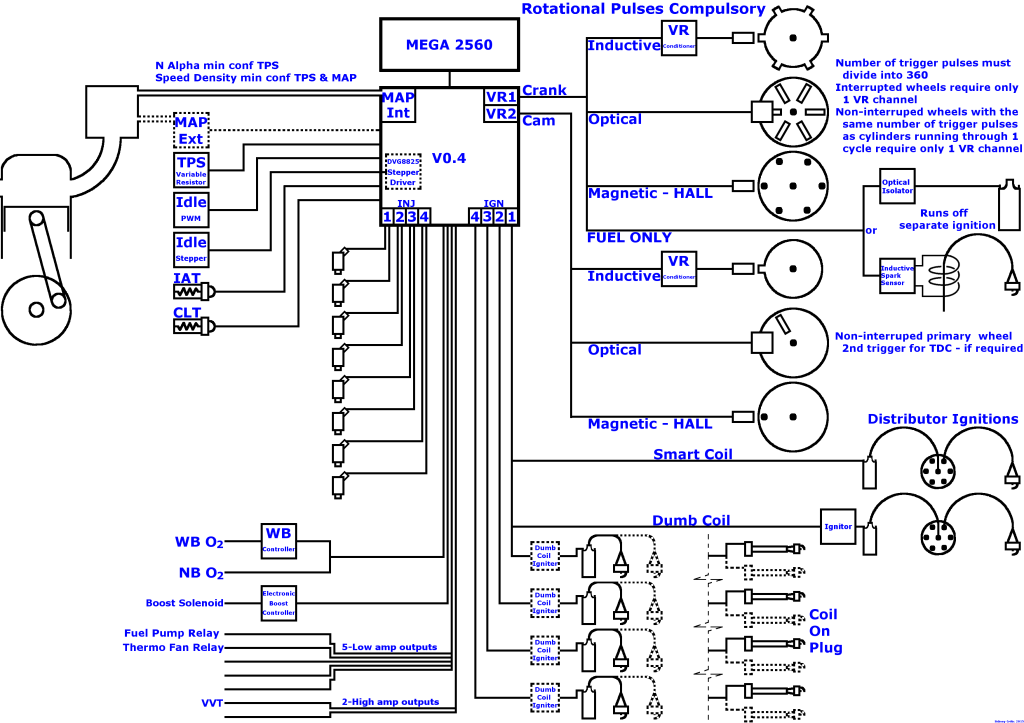

ECU 系统接线总览图

线径选择参考

用途	建议线径	说明
主电源（电瓶正）	12 AWG (4mm²)	主继电器到ECU供电
主搭铁	12 AWG (4mm²)	ECU搭铁必须直接连到电瓶负极或车身搭铁点
喷油器驱动	16-18 AWG (1~1.5mm²)	每路单独走线
点火线圈控制	18-20 AWG (0.75mm²)	信号线，电流小
传感器信号线	20-22 AWG (0.5mm²)	建议用屏蔽线防干扰

⚠️ 搭铁是成功的关键

ECU 的模拟信号地（Analog Ground）和数字地（Digital Ground）必须可靠连接到电瓶负极。劣质搭铁会导致传感器读数漂移、发动机抖动、数据日志噪声等问题。

电源与搭铁接线

主电源回路

MegaSquirt 标准电源接线方案（推荐使用继电器）：

电瓶 (+12V) → 15A保险丝 → 主继电器 → ECU VBATT（引脚 #20）

主继电器由点火开关 +IGN 控制，保险丝建议10-15A

电瓶负极 → ECU GND（引脚 #19）+ SGND（引脚 #7）+ IGND（引脚 #8）

搭铁必须直连电瓶，不要借用车身搭铁点（易有干扰）

继电器驱动原则

主继电器：控制 ECU 供电，由点火开关 IGN 线控制
燃油泵继电器：ECU 引脚 #37 驱动，发动机停止时自动断电
散热风扇继电器（可选）：ECU 驱动，根据水温自动开关
所有继电器线圈端必须接续流二极管，防止感应电动势损坏 ECU

传感器接线

MegaSquirt 支持以下标准传感器，大多数常见传感器都可以直接使用。

MAP 传感器（进气歧管绝对压力）

MAP 传感器是 Speed-Density 负荷计算模式的核心传感器，监测进气歧管真空度。

引脚功能	连接位置	说明
VCC（5V供电）	ECU引脚 #2（5V REF）	传感器电源
GND（搭铁）	ECU引脚 #7（SGND）	模拟信号地
SIG（信号）	ECU引脚 #16（MAP IN）	0-5V模拟信号

TPS 传感器（节气门位置）

TPS 是线性电位器，监测节气门开度（0-100%）。

引脚功能	连接位置	说明
VCC	ECU引脚 #2（5V REF）	参考电压必须为5V
GND	ECU引脚 #7（SGND）	模拟地
SIG	ECU引脚 #22（TPS IN）	怠速约0.5V，全开约4.5V

ECT / IAT 传感器（水温 / 进气温度）

两者均为 NTC 热敏电阻，阻值随温度升高而降低。

ECT（冷却液温度传感器）：安装在发动机冷却液通道上，连接 ECU 引脚 #7（ECT IN）
IAT（进气温度传感器）：安装在进气管或空滤后，连接 ECU 引脚 #6（IAT IN）
两者均通过 2.49kΩ 上拉电阻连接到 5V（ECU 内部已集成）

💡 温度传感器兼容性

MegaSquirt 默认校准曲线基于 GM 原厂传感器（Bosch 型号）。如果你使用的是其他品牌传感器，需要在 TunerStudio 中重新输入该传感器的温度-阻值对照表。

喷油器接线

MegaSquirt 支持高阻抗（High-Z，12-16Ω）和低阻抗（Low-Z，1-4Ω）喷油器，但接线方式不同。

4缸全顺序喷射接线

6缸半顺序喷射接线

喷油器特性曲线（死区时间）

高阻抗喷油器（直接驱动）

阻值 ≥ 8Ω 的喷油器，可以直接由 ECU 驱动，无需额外电阻。

喷油器 (+) 端接 +12V（主继电器输出）
喷油器 (−) 端接 ECU 对应喷油器驱动引脚

低阻抗喷油器（需要限流电阻）

阻值 < 4Ω 的喷油器，需要串联限流电阻，否则会烧毁 ECU 驱动芯片。

限流电阻 = (12V - 喷油器工作电压) / 目标电流

典型低阻喷油器：串联 6-8Ω 电阻，功率 ≥ 10W

⚠️ 重要提示

每个喷油器的 (+) 端必须单独从主继电器引出，不要共用一条线再分支，避免因线径细导致压降过大，影响喷射精度。

点火系统接线

MegaSquirt 支持多种点火控制模式，根据你的点火系统类型选择。

常见点火方案

方案	说明	适用场景
外部点火模块	ECU 输出低压点火信号，外接点火模块（如 GM HEI 模块）驱动线圈	大多数改装场景，兼容性最好
内置点火驱动 (BIP373)	ECU 内部集成 BIP373 芯片，可直接驱动感应线圈	单火花线圈（老式分电器系统）
DIS 无分电器系统	每缸独立线圈，ECU 直接控制各线圈	现代发动机，需要 MS-II Extra 或 MS-III
COP 独立线圈	每缸一个线圈帽，直接扣在火花塞上	高性能赛车发动机

⚠️ 内置驱动注意事项

使用内置 BIP373 驱动时，线圈初级阻值必须在 0.5-3Ω 范围内，且 ECU 需要安装散热片。线圈阻值过低会导致 BIP373 过热损坏。

节气门位置传感器 (TPS) 校准

TPS 校准是调校前的必要步骤，确保 ECU 能正确识别节气门开度。

TPS 传感器校准界面

TPS 传感器接线方式

连接 ECU 并打开 TunerStudio，进入 Tools → Calibrate TPS
确保节气门完全关闭（怠速位置），点击 "设置怠速 TPS ADC"，记录值（通常 50-100 ADC）
缓慢踩下油门至最大开度，点击 "设置全开 TPS ADC"，记录值（通常 950-1023 ADC）
保存设置，在仪表盘上确认 TPS% 在 0%-100% 之间正常变化

💡 TPS 小提示

怠速时 TPS 应显示 0%（或非常接近0%）。如果怠速时 TPS 显示 5% 以上，会导致加速加浓失效（系统误认为已在加速状态）。

进气压力传感器 (MAP) 校准

MAP 传感器监测进气歧管绝对压力，是 Speed-Density 负荷计算的基础。

MAP 传感器校准界面

大气压修正设置

常见 MAP 传感器类型

型号	量程	适用场景
GM 1-Bar MAP	10-105 kPa	自然吸气发动机（最常用）
GM 2-Bar MAP	10-210 kPa	低增压（最高约1.1 bar boost）
GM 3-Bar MAP	10-315 kPa	高增压（最高约2.1 bar boost）
Bosch 2.5-Bar MAP	10-250 kPa	中等增压

MAP 校准步骤

在 TunerStudio 中进入 Tools → Calibrate MAP/Baro Sensor
选择你使用的传感器型号（或手动输入传感器特性曲线）
发动机不运转时，MAP 应显示当地大气压（约 100 kPa，高原地区偏低）
发动机怠速时，MAP 应显示 30-60 kPa（自然吸气怠速真空度）

水温 / 进气温度传感器校准

正确的温度传感器校准对冷启动加浓、进气温度修正至关重要。

传感器特性曲线（GM 标准型）

温度 (°C)	阻值 (Ω)	说明
-40°C	100,700	极冷启动
0°C	9,500	冰点
20°C	3,500	室温
60°C	800	暖机中
80°C	450	正常工作温度
100°C	270	高温区间

💡 非 GM 传感器用户

若使用国产传感器，用万用表测量不同温度下的阻值，在 TunerStudio 的传感器标定界面手动输入5-7个温度-阻值数据点，软件会自动插值。

氧传感器接线与配置

O2 传感器校准曲线

O2 控制模式设置

O2 闭环 PID 设置

窄域氧传感器（Narrowband O2）

输出 0-1V 模拟信号，仅能指示混合气偏浓（>0.45V）或偏稀（<0.45V），无法提供精确 Lambda 值。常用于闭环怠速控制。

接 ECU 引脚 #18（O2 IN）
加热丝单独从 +12V 继电器取电
搭铁接 ECU 模拟地

宽域氧传感器（Wideband O2）

通过专用控制器（如 Innovate LC-2、AEM X-Series）将 Lambda 值转换为 0-5V 模拟信号输出给 ECU，可实现精确闭环控制。

宽域控制器模拟输出接 ECU 引脚 #18
在 TunerStudio 中设置转换曲线（如 LC-2 默认：0V=λ0.5，5V=λ1.52）
宽域氧传感器必须安装在催化器前方

喷油器参数设置

喷油器参数设置影响 ECU 喷油量计算精度，必须准确输入。

喷油器流量（InjectorFlow）

单位：cc/min（毫升每分钟）。必须在额定燃压下测量或查阅规格书。

💡 换算提示

1 lb/hr = 10.5 cc/min（汽油）。例如：24 lb/hr 喷油器 = 252 cc/min。

喷油器死区时间（Dead Time / Battery Offset）

喷油器从通电到实际开始喷油的延迟时间，随电瓶电压变化而变化。典型值：

电瓶电压	典型死区时间
10V	1.2~1.8 ms
12V	0.9~1.2 ms
14V	0.7~0.9 ms

喷射模式选择

模式	说明	适用场景
批量喷射（Batch Fire）	所有喷油器同时喷射，每转2次	老车改装，简单配置
半顺序（Semi-Sequential）	按进气顺序分组喷射	4缸发动机（MS-II）
顺序喷射（Sequential）	每缸独立按进气时序精确喷射	最佳效果，需要凸轮传感器

基础喷油量计算 (ReqFuel)

ReqFuel 是 MegaSquirt 燃油系统最基础的参数，代表在 100% VE、标准大气压、14.7:1 AFR 时所需的喷油脉宽。

ReqFuel (ms) = (排量cc × AFR目标 × 1000) / (缸数 × InjFlow_cc_min × 1.667 × MAP基准压力比)

简化公式：ReqFuel ≈ 排量(cc) / (缸数 × 喷油器流量_cc_min) × 3.0 ms （近似值）

TunerStudio 中有 ReqFuel 计算向导，直接填入发动机参数即可自动计算。建议使用向导而非手动计算。

⚠️ ReqFuel 设错的影响

ReqFuel 设置过大 → 整体偏浓（VE 表需整体下调才能正常）；ReqFuel 设置过小 → 整体偏稀（可能导致发动机损坏）。建议按实际测量的喷油器流量精确计算。

VE 容积效率表

VE 表是 MegaSquirt 燃油控制的核心，X 轴为转速（RPM），Y 轴为负荷（MAP kPa），每个格子的值代表在该工况下发动机的容积效率百分比（%）。

VE 容积效率表（16×16）

TunerStudio VE 调校视图

VE 表初始化

自然吸气怠速区（800-1500rpm, 20-50kPa）：通常 50-70%
巡航区（2000-3500rpm, 40-80kPa）：通常 70-90%
大负荷区（3000rpm+, 80-100kPa）：通常 85-100%
增压区（>100kPa）：通常 95-120%

VE 表调校方法

先用宽域氧传感器确认实时 AFR，目标 AFR = 14.7（λ=1.0）
如果某工况点 AFR 偏稀（>15），增大该格子的 VE 值
如果某工况点 AFR 偏浓（<14），减小该格子的 VE 值
使用 TunerStudio 的 VE Analyse 功能自动分析日志并提出修改建议
反复行驶记录日志，直到各工况 AFR 稳定在目标值附近

✅ 快速调校技巧

在怠速稳定后，关闭闭环控制，观察实时 Lambda 值。若偏离 1.0，直接修改怠速区 VE 值直到 Lambda 接近 1.0。这是最快的怠速混合气调校方法。

暖机加浓与热启动

暖机加浓曲线（按水温修正）

冷启动喷油设置

点火前预喷射设置

暖机加浓（Warmup Enrichment）

发动机冷启动时，燃油附着在冷进气管壁上无法雾化，需要额外的燃油补偿。

-40°C：通常需要 +150% 额外燃油
0°C：通常需要 +60% 额外燃油
20°C：通常需要 +20% 额外燃油
80°C（正常工作温度）：0% 额外燃油

启动喷射（Cranking Pulsewidth）

发动机启动瞬间（曲轴转动但未点火）的喷油脉宽，按水温设定：

冷启动（-20°C）：典型值 20-30ms
室温（20°C）：典型值 8-15ms
热启动（80°C）：典型值 3-6ms

热启动（Hot Restart）

发动机关机后短时间内（引擎盖内残热）重新启动，进气道内燃油蒸气过多，容易偏浓。可在热启动修正表中适当减小喷油量。

加速加浓 (Acceleration Enrichment, AE)

当驾驶员快速踩下油门时，节气门突然打开，进气量瞬间增加，燃油来不及跟上，导致瞬间偏稀。加速加浓功能用于补偿这个瞬态偏稀。

两种加速加浓算法

TPS-based AE（基于节气门速率）

检测节气门变化速率（TPS %/s），超过阈值时触发加浓。适合高转速赛车用途。

MAP-based AE（基于MAP变化率）

检测进气压力变化速率，超过阈值时触发加浓。对直接测量进气量更准确，适合大多数路车。

加速加浓参数调校

AE 触发阈值：节气门变化速率超过多少时触发（通常 10-20 %/100ms）
AE 附加燃油量：触发后额外喷射多少（通常 10-40%）
AE 持续时间：额外喷射维持多少个循环（通常 2-6 个循环）
AE 衰减曲线：额外喷油量如何随时间逐渐减少

启动后加浓 (After Start Enrichment, ASE)

发动机刚启动后的几秒钟内，燃油供给系统还未完全稳定，需要短暂额外加浓以维持稳定怠速。

ASE 持续时间：通常 5-20 个发动机循环（约1-5秒）
ASE 加浓量：通常 +10-30%（冷机时较多，热机时较少）
按水温设定不同的 ASE 值

闭环氧传感器控制 (EGO Closed Loop)

闭环控制（Closed Loop）是指 ECU 根据氧传感器反馈信号，自动微调喷油量以维持目标 AFR/Lambda。

EGO 控制参数

参数	说明	典型值
EGO 激活水温	水温低于此值不激活闭环（传感器未热机）	60°C
EGO 激活延迟	发动机启动后多久开始闭环	60秒
EGO 修正步长	每次调整多少（窄域氧传感器）	1-2%
EGO 修正最大值	闭环修正最大允许幅度	±15%
EGO 目标 AFR	闭环维持的目标混合比	14.7（λ=1.0）

💡 开环 vs 闭环

开环（Open Loop）：ECU 完全按照 VE 表和修正表计算喷油量，不参考氧传感器。用于全负荷、冷启动等场景。
闭环（Closed Loop）：在开环基础上，根据氧传感器偏差实时微调。适合怠速和轻负荷巡航。

点火模式选择

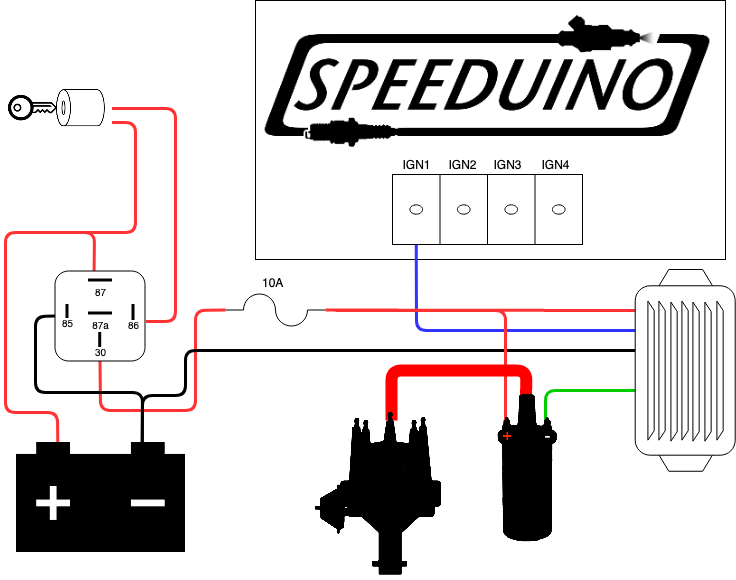

单线圈+分电器

废火花（Wasted Spark）

独立 COP 点火

点火输出模式

模式	说明	适用硬件
TFI（福特 TFI 模块）	使用福特原厂点火模块	MS-I/II
HEI（GM HEI 模块）	使用 GM HEI 点火模块，最常见	MS-I/II/III
内置 BIP373	ECU 内部驱动线圈	单线圈系统
EDIS（福特无分电器）	使用福特 EDIS 点火模块	MS-I/II
直接点火（MS-II Extra）	多线圈直接驱动	MS-II Extra / MS-III

点火触发极性

ECU 发出点火信号的逻辑：上升沿触发（Rising）或下降沿触发（Falling），取决于点火模块类型。接错会导致提前角不准或无法点火。

点火提前角表 (Ignition Timing Table)

点火提前角表也是二维表，X 轴为转速，Y 轴为负荷（MAP或TPS），值为相对于 TDC（上止点）的提前角度数。

典型初始值参考

工况	典型提前角	说明
怠速（800rpm, 40kPa）	10-15°BTDC	过大会使怠速不稳
轻负荷巡航（2000rpm, 50kPa）	20-30°BTDC	可适当较大提高经济性
中负荷（3000rpm, 70kPa）	25-35°BTDC	接近 MBT（最佳点火时机）
大负荷（4000rpm, 90kPa）	20-28°BTDC	需注意爆震
全油门（6000rpm, 100kPa）	18-25°BTDC	安全裕度要够

⚠️ 点火提前角调校警告

过大的点火提前角会导致爆震，严重时损坏活塞。建议先用保守值（比原厂稍小），再用爆震传感器或听诊确认安全后逐步优化。

充磁时间 (Dwell Time)

充磁时间 vs 电池电压

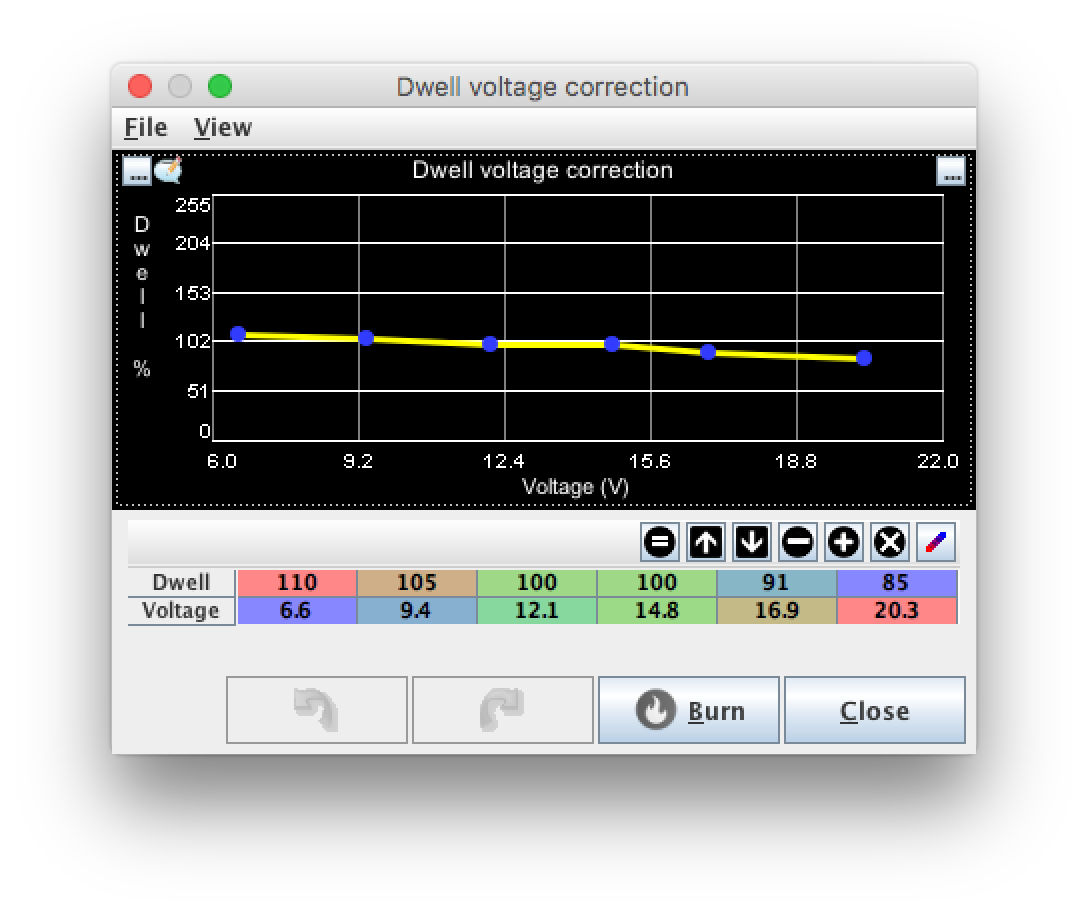

电压修正曲线

充磁时间是线圈通电蓄能的时间，单位 ms 或度数（Crank Degrees）。充磁时间不够，点火能量弱；充磁时间过长，线圈过热。

感应型线圈：典型充磁时间 3-4ms
CDI 型线圈：无需充磁（CDI 系统不使用充磁时间）
低速时充磁时间较大，高速时需要缩短以避免线圈过热

转速限制器 (Rev Limiter)

MegaSquirt 支持两种转速限制方式：

断油（Cut Fuel）：超转时停止喷油，最温和的方式，不会引起点火系统应力
断火（Cut Spark）：超转时停止点火，响应快，但未燃混合气会进入排气管造成爆鸣
软限速区：在目标转速以下 200rpm 开始限速，防止突然断油/断火

触发轮基础

触发轮（Trigger Wheel）是安装在曲轴或飞轮上的齿盘，配合曲轴位置传感器（CKP/VR/Hall）为 ECU 提供转速和位置信息。

36-1 缺齿触发轮

触发信号波形

VR 传感器原始波形

触发传感器类型

VR 传感器（磁感应）

输出正弦波形，无需供电，信号幅度随转速变化。低速信号弱，MegaSquirt 内置 VR 调理电路。

霍尔效应传感器

输出方波信号，需要 5V 或 12V 供电，信号稳定不随转速变化。低速表现更好。

光电式传感器

通过光电中断检测齿盘，不常用于汽车，常见于摩托车点火改装。

触发角偏移量 (Trigger Offset)

触发角偏移量定义了曲轴传感器基准信号与活塞 TDC（上止点）之间的相位差。设置错误会导致所有工况点火时机偏差相同。

正时灯校准步骤

将 TunerStudio 中的点火提前角表全部设为固定值（如 10°）
启动发动机，用正时灯照射正时标记（曲轴皮带轮或飞轮）
观察实际点火位置，与 10° BTDC 标记比较
如果实际比设定提前（偏大），增大 Trigger Offset 值；如果滞后，减小该值
反复调整直到正时灯显示的实际角度与 TunerStudio 设定值完全一致

⚠️ 正时校准必须做

跳过正时校准直接调校会导致实际点火角与设定值不符，可能造成发动机损坏。这是最基础也是最重要的步骤之一。

缺齿轮设置

缺齿轮（Missing Tooth Wheel）是最常见的触发方式，通常为 60-2（60个等分位置缺2齿）或 36-1。缺齿位置作为曲轴位置参考点。

规格	说明	精度
60-2	60个等分缺2齿，每6°一齿	±3°（最高精度，推荐）
36-1	36个等分缺1齿，每10°一齿	±5°（常用）
24-2	24个等分缺2齿，每15°一齿	±7.5°（摩托车常见）
12-1	12个等分缺1齿，每30°一齿	±15°（精度较低）

怠速控制 (Idle Air Control, IAC)

怠速控制基本设置

按水温的怠速转速目标

步进电机 IAC 设置

怠速控制阀（IAC/ISC）通过调节旁通空气量来稳定怠速转速，特别是在冷机、空调负载等工况下保持怠速稳定。

IAC 类型

步进电机型（Stepper Motor）：精确度高，GM 原厂广泛使用，需要两相或四相驱动
PWM 电磁阀型：通过占空比控制开度，响应快，结构简单
气门步进型：部分发动机使用，通过 ECU 直接控制怠速步进电机

💡 怠速控制调校提示

先调整好 VE 表让怠速混合气正确，再调 IAC。混合气不正确的情况下调 IAC 只会掩盖问题，不能真正稳定怠速。

增压控制 (Boost Control)

MegaSquirt（特别是 MS-III）支持通过 PWM 控制废气门电磁阀（Wastegate Solenoid）来精确控制涡轮增压压力。

增压目标控制表

增压控制设置界面

开环增压控制：按转速/节气门开度查表输出固定占空比，简单但精度低
闭环增压控制：使用 MAP 传感器反馈，PID 控制维持目标增压值，精度高
需要安装增压电磁阀（通常为 3 端口，如 MAC 或 Bosch）
建议同时设置增压超限保护（减小喷油量或切断点火）

弹性燃料 (Flex Fuel)

弹性燃料传感器（FFT）安装在油管中，实时检测燃料中的乙醇含量（0-100%），ECU 根据乙醇比例自动调整喷油量和点火提前角。

乙醇热值低于汽油约35%，同等工况需要更多喷油量
乙醇抗爆性好（辛烷值 108-115），允许更大点火提前角
E100 纯乙醇理论空燃比约 9.0:1（与汽油的 14.7:1 不同）

氮气喷射控制 (Nitrous)

MegaSquirt 可以控制氮气喷射电磁阀，同时自动调整点火提前角（减小）和喷油量（增加），防止爆震。

激活条件：通常设定为转速 > 3000rpm 且节气门全开
氮气激活时自动减小点火提前角（通常 2-6°）
氮气激活时自动增大喷油量（补偿额外进气氧气）
支持多阶段氮气喷射（dry/wet/progressive）

发车控制 (Launch Control / Two-Step)

发车控制（两步限速器）允许在起跑时将发动机转速限制在一个较低的转速，以便更快地建立增压（涡轮车）或进行弹射发车。

Two-Step：外部开关激活（通常是离合器踏板开关），转速限制在设定的较低转速
松开开关后恢复正常转速限制
通过减缸断火实现软限速，减少排气爆鸣

数据记录 (Datalogging)

TunerStudio 支持实时记录所有传感器数据和 ECU 内部计算值到日志文件（.msl），是调校优化的重要工具。

日志分析流程

行驶时在 TunerStudio 中开始记录，覆盖尽量多的转速和负荷组合
停车后停止记录，保存 .msl 日志文件
在 MegaLogViewer 中打开日志，查看 VE 表覆盖率和修正建议
根据建议修改 VE 表对应格子的值
再次行驶验证，重复直到所有工况 Lambda 接近目标值

常见问题 FAQ

Q：TunerStudio 无法连接 ECU，怎么办？

检查项：① COM 口号是否正确 ② 波特率是否匹配 ③ USB 转串口驱动是否安装 ④ ECU 是否上电 ⑤ 换一根串口线试试。

Q：发动机能启动但怠速不稳，原因是？

常见原因：① 怠速区 VE 表值不准确 ② 加速加浓灵敏度太高导致持续触发 ③ IAC 阀故障或未正确配置 ④ 传感器接线有干扰。

Q：偶尔出现放炮/回火，是什么问题？

① 点火提前角偏大（接近爆震边界） ② 减速断油后未完全燃烧的混合气在排气道点燃 ③ 点火系统漏电。

Q：水温表显示异常（过高或过低），怎么排查？

① 确认传感器接线正确 ② 在 TunerStudio 中检查传感器校准曲线是否与你的传感器型号匹配 ③ 用万用表测量传感器在不同温度下的阻值，与校准表对比。

Q：高转速时有失火现象，原因？

① 充磁时间设置不当（充磁不足或过短） ② 点火模块散热不良 ③ 高转速 VE 值偏稀导致失火 ④ 火花塞间隙过大或火花塞老化。

无法启动排查

现象	可能原因	排查方法
曲轴不转	电瓶没电、起动机故障	检查电瓶电压，听起动机声音
曲轴转但无点火（听不到放气声）	触发信号无信号、点火模块损坏	TunerStudio 查看 RPM 是否有信号；用示波器检查触发信号
有点火声但不持续运行	无喷油、喷油量严重不足	检查燃油泵继电器、检查喷油器驱动信号
启动但立即熄火	怠速区 VE 过小、怠速转速设定过低	提高怠速目标转速、增大怠速区 VE 值
间歇性启动	接触不良、某传感器偶发故障	检查所有连接器，用手轻拉每根线观察是否出现 RPM 或传感器值跳变

偏浓 / 偏稀排查

现象	Lambda / AFR	可能原因
持续偏浓（黑烟、油耗大）	Lambda < 0.9 / AFR < 13.2	VE 表整体偏高、ReqFuel 过大、暖机加浓修正过大、加速加浓未衰减
持续偏稀（回火、无力）	Lambda > 1.1 / AFR > 16.2	VE 表整体偏低、ReqFuel 过小、喷油器堵塞、燃压不足、进气漏气
怠速偏浓大负荷偏稀	不均匀	VE 表各区间值需要分别调整、进气歧管漏气
加速瞬间偏稀	踩油门瞬间 Lambda 突升	加速加浓量不足或触发阈值过高
减速偏浓	收油时 Lambda 下降	减速断油功能未启用

✅ 调校总结建议

调校顺序：正时校准 → 传感器校准 → ReqFuel 计算 → 基础 VE 表 → 启动调整 → 怠速稳定 → 行驶 VE 调校 → 点火提前角优化 → 高级功能（闭环、IAC、增压等）。每一步稳定后再进行下一步，不要同时调整多个参数。
